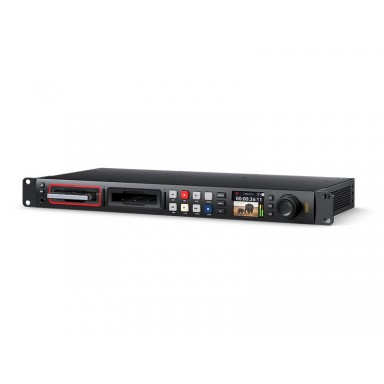

Blackmagic HyperDeck Studio HD Pro

Blackmagic HyperDeck Studio HD Pro

Este modelo maior oferece as mesmas funcionalidades que a versão Plus, mais funcionalidades adicionais, como duas ranhuras para SSD. Também possui duas ranhuras para cartões SD, proporcionando compatibilidade com os gravadores Hyperdeck Studio mais compactos. Inclui também controlos de reprodução e um botão de pesquisa com embraiagem eletrónica que limita a sua rotação ao avançar ou retroceder a sequência. Os botões são fornecidos para ativar diferentes modos de pesquisa, enquanto o painel traseiro tem ligações XLR para timecode.

Inclui as mesmas funcionalidades que a versão Plus, mas também tem duas ranhuras para cartões SD, duas ranhuras para SSD, botão de pesquisa maquinado em metal com embraiagem, saída SDI para monitorização de imagem e ligações XLR para timecode

Gravações profissionais compatíveis com cartões SD e SSDs

Os modelos HyperDeck Studio permitem gravar filmagens de alta qualidade em cartões SD e SSDs. Apresentam um design moderno e um sistema de arrefecimento mais silencioso, e suportam uma gama mais alargada de codecs, incluindo H.264, ProRes e DNxHD com áudio PCM ou AAC, ou H.265 para a versão 4K. Quando a gravação estiver concluída, pode ligar o suporte de armazenamento ao seu PC para aceder aos ficheiros utilizando o seu software de edição favorito. Estes dispositivos também geram timecode e sinais de referência, pelo que pode gravar isoladamente e sincronizar várias unidades. Isto torna-os ideais para radiodifusão, produção em direto ou sinalização digital.

Gravadores profissionais com um design elegante

Os gravadores HyperDeck Studio foram completamente redesenhados e oferecem dezenas de características inovadoras. Os modelos avançados incluem novos controlos profissionais e mais ligações no painel traseiro. Além disso, o ecrã LCD oferece dois modos de visualização (claro e escuro), enquanto os botões são mais firmes e resistentes. As versões Pro incluem um botão de pesquisa em metal maquinado com uma superfície de borracha macia agradável ao toque e uma embraiagem ativa, tal como os gravadores tradicionais. Duas ranhuras para suportes de armazenamento permitem mudar de suporte sem interromper a gravação. Os modelos mais avançados incluem um altifalante e uma ligação frontal para auscultadores.

Quatro modelos extraordinários

Existem quatro modelos HyperDeck Studio ideais para todos os tipos de trabalho. O modelo HD Mini inclui ligações SDI 3G e grava ficheiros H.264, ProRes ou DNxHD (1080p60) em cartões SD e UHS-II ou unidades USB externas. A versão HD Plus inclui controlos de reprodução melhorados, altifalante no painel frontal e ligação para auscultadores, saídas SDI 6G para canal alfa e reprodução de imagem principal, monitorização SDI e gravação em ficheiros H.264 (1080p60) ou ProRes e DNxHD (2160p30). O modelo HD Pro também inclui duas ranhuras SSD e um botão de pesquisa rotativo em metal maquinado. Por fim, o extraordinário modelo 4K Pro grava ficheiros H.264, H.265, ProRes ou DNx (2160p60) em todas as resoluções.

Ideal para produções em direto, transmissões e digitalizações

Cópias originais

Todos os modelos são compatíveis com ficheiros H.264, ProRes e DNx e, por isso, são ideais para criar cópias originais, mesmo com áudio PCM ou AAC, enquanto a versão 4K permite gravar imagens UHD no formato H.265. Tem tudo o que precisa para enviar programas para emissoras e transmiti-los através do YouTube.

Gravações isoladas

Todos os modelos geram sincronização e código de tempo e incluem saídas de ramificação que lhe permitem ligar outras unidades para gravar sinais diferentes isoladamente e editar as filmagens após o evento em direto. Além disso, a saída SDI permite a sincronização de câmaras.

Sinalização digital

A saída HDMI facilita a ligação de projectores e televisores para trabalhos de sinalização digital, enquanto o gerador de sincronização permite a combinação de várias unidades para criar superfícies AV. Os gravadores podem ser controlados remotamente e o protocolo FTP simplifica a transferência de ficheiros.

Digitalização de conteúdos

Estes modelos suportam qualquer formato SD ou HD e são ideais para digitalizar programas gravados com unidades Digital Betacam, Betacam SP, U-matic ou VHS, mesmo em ficheiros H.264, para reduzir o espaço de armazenamento. Os gravadores analógicos também podem ser ligados através de um dispositivo Mini Converter Analog to SDI.

Ecrã LCD a cores

Os modelos HyperDeck Studio incluem controlos de reprodução tradicionais e um botão de pesquisa rotativo. O visor compacto mostra o código de tempo e uma miniatura a cores da sequência que está a ser gravada ou reproduzida, e fornece informações sobre o estado do suporte de armazenamento, o formato do material, a sua frequência e intensidade de áudio. Também fornece monitorização de imagem, controlo de volume e seleção do modo de medição (VU ou PPM) com balística tecnicamente precisa. A combinação destes elementos facilita muito a utilização do dispositivo e torna-o muito fácil de trabalhar.

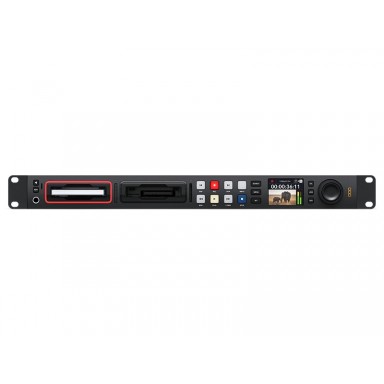

Controlos tradicionais

Os modelos HyperDeck Studio incluem um painel de controlo tradicional que é muito fácil de utilizar. Premir o botão de gravação inicia imediatamente a gravação da fonte para um ficheiro cujo formato pode ser alterado a partir do menu. Ao mesmo tempo, os controlos facilitam a reprodução, o avanço rápido e o retrocesso das imagens. Os modelos Pro incluem um botão rotativo de metal maquinado que simplifica a pesquisa de clips. Quando um botão no painel frontal é premido, o comando é transmitido através da porta RS-422 para outras unidades ligadas. As versões Plus e Pro também incluem uma ligação para altifalante e auscultadores para monitorização de áudio.

Suporte para cartões SD e UHS-II e SSDs

Todos os modelos podem gravar em cartões SD e UHS-II comuns, pelo que não é necessário gastar em suportes de armazenamento dispendiosos. Além disso, as versões Pro incluem dois compartimentos de unidade SSD. Estas são ideais, uma vez que oferecem alta velocidade num design compacto a um preço económico. Os ficheiros H.264 são pequenos, pelo que pode armazenar muito material em cartões baratos ou até ligar unidades USB externas. Por exemplo, um cartão de 1 TB dá-lhe a oportunidade de gravar até 58 horas de resolução UHD 2160p60 (H.265) ou 157 horas em resolução 1080p59.94 (H.264) - ou seja, mais de seis dias de filmagens em HD.

Gravação ininterrupta

Todos os modelos incluem duas ranhuras para cartões de memória para uma gravação sem interrupções, uma vez que o dispositivo utiliza automaticamente a segunda unidade quando a primeira já não tem capacidade. Isto é ideal para filmar eventos longos, uma vez que o cartão completo pode ser retirado em qualquer altura sem parar a gravação. Cada ranhura tem um indicador que mostra qual a unidade que está a ser utilizada e acende a vermelho durante a gravação ou a verde durante a reprodução de imagens. Todos os gravadores HyperDeck Studio permitem que as sequências longas sejam armazenadas num único ficheiro para facilitar a distribuição. E se uma das ranhuras se deteriorar com o uso, as peças sobresselentes podem ser facilmente adquiridas e substituídas.

Gravação em discos USB-C externos

A porta USB-C permite-lhe ligar unidades externas com capacidades superiores às de outros suportes de armazenamento. A mesma unidade também pode ser utilizada para gravação e edição, o que poupa tempo, uma vez que não é necessário copiar ficheiros antes de iniciar a pós-produção. Basta ligar a unidade a um computador e está pronto a começar. O Blackmagic MultiDock 10G oferece quatro ranhuras para SSD e é compatível com os modelos HyperDeck Studio Mini e Plus. As unidades externas também podem ser geridas a partir dos menus LCD do gravador.

Ficheiros ProRes, DNx, H.264 e H.265

Os modelos HyperDeck suportam os codecs mais usados, como DNx, ProRes e H.264 com qualidade 4:2:2 de 10 bits ao gravar em NTSC, PAL, 720p, 1080p e 1080i, ou até mesmo UHD com a versão 4K. Isto permite taxas de compressão de 60:1 a 285:1 para obter ficheiros pequenos com imagens de alta qualidade. E ao carregar para o YouTube, pode escolher o formato de áudio (PCM ou AAC). Todos os dispositivos HyperDeck suportam ExFAT e HFS+ e oferecem a capacidade de guardar gravações longas num único ficheiro. Os modelos Plus e Pro suportam ficheiros ProRes 4444 para reprodução de canal alfa e master.

Ligações profissionais avançadas

Os gravadores HyperDeck Studio oferecem uma vasta gama de ligações, incluindo 3G, 6G ou 12G SDI, dependendo do modelo, e todos incluem uma saída HDMI para ligar projectores e televisores. As versões Pro e Plus têm uma saída SDI para monitorização de imagens e duas saídas adicionais para reprodução de ficheiros ProRes 4444 para sobreposições com misturadores. O gerador de sincronização e timecode oferece a oportunidade de ligar várias unidades e sincronizá-las para gravação autónoma, enquanto a tecnologia Ethernet 10G do modelo 4K acelera a cópia de ficheiros através de redes. Todas as versões incluem ligações de alimentação CA e CC.

Modelos SDI 3G, 6G ou 12G

Estes dispositivos são totalmente compatíveis com os formatos mais utilizados. As ligações SDI e HDMI suportam diferentes definições consoante o modelo, por exemplo, SD (NTSC e PAL), HD 720 (720p50/59,94), HD 1080 (1080i50/59,94, 1080p23,98/24, 25, 29,97, 30, 50, 59,94, 60 e 1080 PsF) e UHD (2160p60) no caso da versão 4K, que também suporta imagens DCI 2K e 4K a uma taxa de fotogramas máxima de 30p. Os modelos HyperDeck Studio também oferecem uma escolha de níveis de sinal 3G HD SDI (A ou B).

Saídas individuais para animações

Os modelos HyperDeck Studio Plus e Pro apresentam duas saídas SDI que permitem que o canal alfa e a imagem principal de um ficheiro ProRes 4444 sejam reproduzidos individualmente, facilitando a utilização de animações gráficas em sobreposições de switcher de produção ao vivo. Além disso, a versão HyperDeck Studio 4K Pro suporta imagens UHD. Isso oferece a oportunidade de adicionar terços inferiores e transições animadas para criar títulos nítidos e com várias camadas. Os switchers ATEM da Blackmagic Design podem ser conectados aos modelos HyperDeck Studio por meio de uma rede Ethernet para facilitar isso.

Porta USB para software

Os modelos HyperDeck Studio oferecem compatibilidade com uma vasta gama de software através da porta USB. Para além das unidades externas, também é possível ligar qualquer computador para transmitir as imagens. O gravador é detectado como uma webcam, permitindo assim a transmissão de fontes de alta qualidade em resolução HD 1080. Graças a esta funcionalidade, todas as versões suportam a utilização de aplicações como Zoom, microsoft Teams, Skype, Open Broadcaster e XSplit Broadcaster, entre outros.

Suporte para HDR e 3D LUT

O suporte para imagens de elevada gama dinâmica significa que estará pronto para projectos cinematográficos. As informações sobre esse conteúdo são incorporadas no sinal SDI e transmitidas a outros dispositivos ligados. Durante a gravação, as entradas SDI e HDMI detectam automaticamente estas imagens e os ficheiros são etiquetados em conformidade. Os formatos PQ e HLG de metadados estáticos são processados de acordo com a norma ST2084. Além disso, a ampla gama de cores do ecrã LCD suporta a utilização dos espaços Rec. 2020 e Rec. 709. Os modelos HyperDeck Studio Plus e Pro oferecem ainda a oportunidade de utilizar tabelas LUT 3D para alterar o aspeto e a sensação das filmagens.

Vários canais de áudio SDI

Os modelos HyperDeck Studio podem gravar 2, 4, 8 ou 16 canais de áudio SDI em tempo real. Quando estão ligados monitores externos, o número de canais activos é apresentado no visor junto aos indicadores de volume. Estes são concebidos para utilizar a balística adequada e o modo de medição (VU ou PPM) pode ser selecionado através dos menus do dispositivo. Os modelos da linha HyperDeck Studio são mais do que simples gravadores de vídeo, pois o som é de uma qualidade inigualável.

Transferência de ficheiros incrivelmente rápida

Todos os modelos HyperDeck permitem a transferência de ficheiros multimédia através de clientes FTP. A este respeito, a ligação Ethernet 10G da versão HyperDeck Studio 4K oferece uma velocidade superior à dos cartões SD ou unidades SSD. Todos os dispositivos utilizam um protocolo simples baseado em texto e os comandos de controlo podem ser verificados através de Telnet. Basta escrever "play" ou "record" e o dispositivo irá reproduzir ou gravar as imagens, respetivamente. Combinando os protocolos de controlo e de transferência de ficheiros e ligando um gravador HyperDeck a um conjunto de discos USB-C, obtém-se um excelente servidor para ingestão, reprodução e organização de activos multimédia.

Ligação RS-422 a dispositivos de controlo

Desde os anos 80, a ligação RS-422 tem sido a mais utilizada nos gravadores profissionais. Desenvolvida por Sony, está presente em quase todos os equipamentos utilizados na transmissão de sinais. Como tal, os modelos HyperDeck Studio suportam uma grande variedade de protocolos que lhes permitem ser ligados diretamente a vários sistemas de transmissão. Também suportam comandos AMP (Advanced Media Protocol) para acionar gravadores de disco. Ao conceber soluções de controlo RS-422, as IDs 0xF0E0 (30/60p), 0xF1E0 (25/50p) ou 0xF2E0 (24p) indicam que o dispositivo está ligado. A lista completa dos comandos remotos está incluída no manual do produto, disponível na nossa página de assistência.

Sincronismo e gerador de código de tempo

Este gerador incluído em todos os modelos permite a ligação de várias unidades para criar sinais digitais ou gravar vários canais. Cada dispositivo possui saídas especiais para sincronismos e código de tempo. Este último funciona livremente, exceto se for utilizada uma fonte de referência externa. Desta forma, é possível ligar vários gravadores em série e sincronizá-los sem problemas.

Blackmagic OS

O inovador sistema operativo Blackmagic OS foi concebido para produtos profissionais e cinematográficos de topo de gama e permite o acesso às várias funções do dispositivo. Proporciona uma ligação instantânea, definições orientadas por menus, medição de áudio, timecode e outros dados no ecrã, tabelas LUT 3D, configuração de rede, gestão de suportes, suporte multilingue e uma escolha de modos claros ou escuros para o aspeto. Também facilita a transferência de dados através de redes e, graças à ligação Ethernet 10G do modelo HyperDeck Studio 4K, é alcançada uma incrível velocidade de 1,2 Gb/s.

Interface em 13 línguas

Os modelos HyperDeck Studio são extremamente fáceis de utilizar, uma vez que a interface está disponível em inglês, chinês, francês, alemão, italiano, japonês, coreano, polaco, português, russo, espanhol, coreano, turco e ucraniano. Quando o aparelho é ligado pela primeira vez, aparece um menu que permite selecionar a língua, embora também seja possível alterar a língua em qualquer altura. Ao escolher uma das opções, as várias definições e parâmetros serão apresentados nessa língua, bem como as informações sobrepostas à imagem, tanto no ecrã do dispositivo como no monitor ligado. Isto proporciona a oportunidade de utilizar o gravador em diferentes partes do mundo.

Compatível com todos os softwares e plataformas de streaming

Os modelos HyperDeck Studio gravam ficheiros que são compatíveis com quase todos os softwares de edição. Utilizando o formato H.264, podem ser carregados diretamente para plataformas de transmissão como o YouTube, Facebook, Vimeo ou Twitter. Também é possível utilizar aplicações populares como o DaVinci Resolve, Final Cut Pro, Premiere Pro ou Media Composer, uma vez que o formato do ficheiro é o mesmo que o utilizado na pós-produção, ou mesmo criar efeitos visuais no Fusion e no After Effects. O gravador permite a utilização de discos formatados no hardware do computador, facilitando a edição do material neles armazenado sem necessidade de cópia ou transcodificação.

Sistema de reserva para manter o sinal no ar

Os radiodifusores profissionais necessitam sempre de um sistema de reserva para fiabilidade. Os modelos HyperDeck Studio asseguram que o sinal permanece no ar ao incluir duas ranhuras para suportes de armazenamento (ou quatro no caso das versões Pro), facilitando a continuação da transmissão se uma das ranhuras estiver danificada. Três unidades HyperDeck Studio HD Mini ou duas HyperDeck Studio HD Plus podem ser instaladas lado a lado num bastidor. Todos os gravadores desta linha também têm ligações de alimentação CA e CC, proporcionando a oportunidade de utilizar baterias externas como reserva.

Concebida para utilização portátil ou em prateleiras

O HyperDeck Studio HD Mini oferece uma solução portátil em um design elegante e compacto de 5 polegadas que permite que três unidades sejam instaladas lado a lado em um rack usando a prateleira de rack Teranex Mini opcional. Também é possível combinar o gravador com outros produtos, como o conversor Teranex Mini Analog to SDI 12G, para processar fontes analógicas e digitalizá-las. Este modelo também tem um aspeto fantástico quando colocado numa secretária.

Compatibilidade com misturadores, câmaras e outros dispositivos

Uma vasta gama de produtos Blackmagic Design é compatível com os gravadores HyperDeck, incluindo misturadores, câmaras e dispositivos de transmissão. Embora os modelos Mini e Plus não suportem SSDs, podem ser ligados ao novo Blackmagic MultiDock 10G para gravar em SSDs, que são geridos automaticamente pelo gravador. Este dispositivo também pode ser utilizado com os modelos HyperDeck Studio Pro para adicionar mais SSDs e aumentar o tempo de gravação. As várias versões do HyperDeck Studio são ideais para criar cópias master com misturadores ATEM, reproduzir simultaneamente o canal alfa e a imagem principal de um clip ou gravar sinais isolados.

Especificações técnicas:

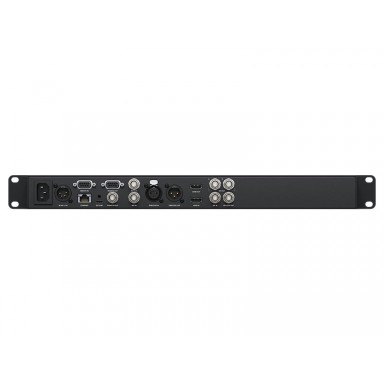

Ligações

Entradas de vídeo SDI

1

Saídas de vídeo SDI

2

Saídas de monitorização SDI

1

Taxas de transmissão SDI

270 Mb/s, 1,5 Gb/s, 3 Gb/s, 6 Gb/s.

Entradas HDMI 2.0

1

Saídas HDMI 2.0

1

Altifalante integrado

Monoaural

Saída de áudio

1 x 6,35 mm para auscultadores.

Ecrã

Ecrã LCD de 2,2 polegadas

Ligações de código de tempo

1 entrada BNC, 1 saída BNC

Ligações para sinais de referência

1 entrada BNC, 1 saída BNC Tri-Sync ou Black Burst.

Entradas de áudio SDI

16 canais integrados.

Saídas de áudio SDI

16 canais integrados.

Entradas de áudio HDMI

8 canais integrados.

Saídas de áudio HDMI

8 canais integrados.

Controlo remoto

1 entrada RS-422, 1 saída RS-422.

Configuração do registo

Através da interface de utilizador ou do protocolo Ethernet para o modelo Blackmagic HyperDeck.

Ethernet

1 Gb/s.

Interface de computador

1 USB Type-C 3.0 (até 5 Gb/s) para gravar em unidades externas, detetar a unidade como uma webcam, configurar a unidade e atualizar o software.

Formatos suportados

Formatos SD

NTSC 525i59.94, PAL 625i50

Formatos HD

720p50, 720p59.94, 720p60

1080i50, 1080i59.94, 1080i60

1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30

Formatos DCI 2K

2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI,

2Kp29.97 DCI, 2Kp30 DCI

Formatos UHD

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30

Formatos DCI 4K

DCI 4Kp23.98, DCI 4Kp24, DCI 4Kp25, DCI 4Kp29.97, DCI 4Kp30

Conformidade com a SDI

SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M (nível A/B), SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 e SMPTE 2082-10

Suporte de metadados SDI

HD RP188 e legendas opcionais (CEA-708). Metadados HDR.

Formatos HDMI

525i59.94 NTSC, 625i50 PAL,

720p50, 720p59.94, 720p60,

1080i50, 1080i59.94, 1080i60,

1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60,

2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI,

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30,

4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI

Amostragem de áudio

Frequência de amostragem de televisão padrão de 48 kHz, 24 bits.

Amostragem de vídeo

YUV 4:2:2

Precisão das cores

10 bits

Espaços cromáticos

REC 601, REC 709, REC 2020. Uma LUT 3D de 33 pontos pode ser aplicada às imagens transmitidas através da saída do monitor SDI.

Suporte HDR

HLG, ST2084 300, ST2084 500, ST2084 800, ST2084 1000, ST2084 2000, ST2084 4000, ST2084

Taxas de transferência

Deteção automática de sinais SDI SD, HD ou 6G.

Proteção contra cópia

A entrada HDMI não pode processar sinais de fontes protegidas por direitos de autor. A propriedade dos direitos de autor deve ser confirmada antes de gravar ou distribuir conteúdos

Armazenamento

2 ranhuras para cartões SD

1 porta de expansão USB-C 3.0 para utilização com unidades externas.

Gravação em SD, HD, DCI 2K, UHD e DCI 4K.

Suportes de gravação

Cartões SD UHS-I e UHS-II.

Sistema de ficheiros

ExFAT (Windows/Mac) ou HFS+ (Mac).

Codecs suportados

ProRes HQ QuickTime, ProRes 422 QuickTime, ProRes LT QuickTime, ProRes Proxy QuickTime em todos os formatos até 2160p30. Reprodução de ficheiros ProRes 4444 até 1080p60 apenas com distribuição automática do canal alfa e da imagem principal nas saídas SDI A e B. DNxHD 220x, DNxHD 220x MXF, DNxHD 145, DNxHD 145 MXF, DNxHD 45, DNxHD 45 MXF em HD 720p e 1080p até um máximo de 60 f/s. DNxHR HQX, DNxHR HQX MXF, DNxHR SQ, DNxHR SQ MXF, DNxHR LB, DNxHR LB MXF para os formatos DCI 2K e 2160p até um máximo de 30 f/s. H.264 SDI 10-bit 4:2:2:2, H.264 (High) 8-bit 4:2:0, H.264 (Medium) 8-bit 4:2:0 e H.264 (Low) 8-bit 4:2:0 para todos os formatos progressivos até 1080p60.

Controlo

Painel de controlo integrado

13 botões de controlo, botão de pesquisa rotativo e ecrã a cores de 2,2 polegadas.

Controlo externo

Protocolo de controlo RS-422, início/paragem da gravação através de sinal SDI ou na deteção de código de tempo ativo. Inclui protocolo Ethernet para o modelo Blackmagic HyperDeck. Suporta o carregamento remoto de ficheiros através do protocolo FTP.

Ecrãs

Ecrã LCD de 2,2" integrado para selecionar diferentes definições e monitorizar sinais ou código de tempo.

Indicadores LED acima das ranhuras para cartões SD

Garantia

12 meses de garantia limitada do fabricante
