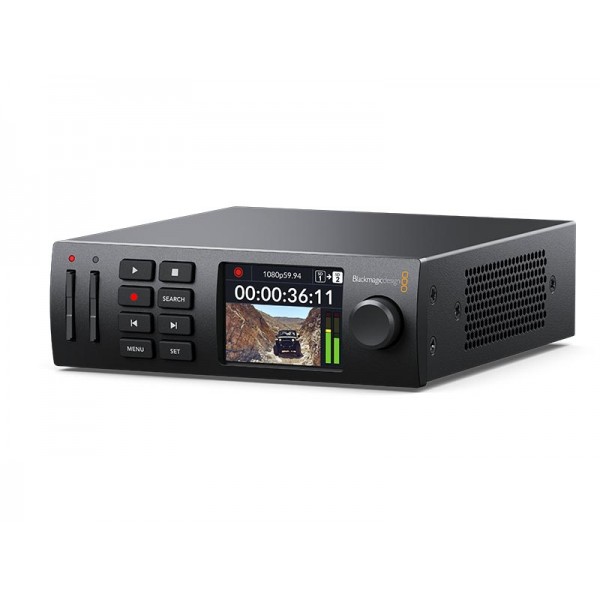

Blackmagic HyperDeck Studio HD Mini

Blackmagic HyperDeck Studio HD Mini

O modelo mais compacto da linha HyperDeck Studio é baseado no design dos conversores Teranex Mini. Isso permite que três unidades sejam colocadas juntas em um rack usando a Teranex Mini Rack Shelf ou combinadas com outros produtos, como mixers ou dispositivos de transmissão. Apesar do seu tamanho reduzido, esta versão inclui ligações 3G SDI, uma saída HDMI, duas ranhuras para cartões de memória, geradores de sincronização e de código de tempo, controlos no painel frontal e entradas de alimentação CA e CC. Além disso, quando ligado a um computador, o gravador é detectado como uma câmara Web, o que permite a sua utilização com uma variedade de software.

Modelo miniaturizado para gravação de ficheiros H.264, ProRes ou DNxHD em cartões SD e UHS-II ou unidades USB externas com uma resolução até 1080p60. Inclui ligações 3G SDI e HDMI, bem como geradores de sincronização e timecode.

Este modelo maior oferece todas as funcionalidades da versão Mini, bem como controlos e ligações adicionais. A sua tecnologia 6G SDI permite a gravação e reprodução de ficheiros ProRes a 30 f/s (UHD). Também suporta imagens de elevada gama dinâmica e inclui uma saída SDI bypass, duas saídas SDI 6G para canal alfa e reprodução de sinal principal com resolução de 1080p60, uma entrada HDMI e uma saída SDI 3G para monitorizar imagens com informação sobreposta. Com o premir de um botão no painel frontal, podem ser controlados outros dispositivos através da porta RS-422 e o conetor XLR facilita a alimentação eléctrica DC. Outras melhorias incluem controlos de reprodução avançados, ligação para auscultadores e altifalante incorporado.

Gravação profissional com suporte para cartão SD e SSD

Os modelos HyperDeck Studio permitem-lhe gravar material áudio e vídeo de alta qualidade em cartões SD e SSD. Apresentam um design moderno e um sistema de arrefecimento mais silencioso, e suportam uma gama mais alargada de codecs, incluindo H.264, ProRes e DNxHD com áudio PCM ou AAC, ou H.265 para a versão 4K. Quando a gravação estiver concluída, pode ligar o suporte de armazenamento ao seu PC para aceder aos ficheiros utilizando o seu software de edição favorito. Estes dispositivos também geram timecode e sinais de referência, pelo que pode gravar isoladamente e sincronizar várias unidades. Isto torna-os ideais para radiodifusão, produção em direto ou sinalização digital.

Gravadores profissionais com um design elegante

Os gravadores HyperDeck Studio foram completamente redesenhados e oferecem dezenas de funcionalidades inovadoras. Os modelos avançados incluem novos controlos profissionais e mais ligações no painel traseiro. Além disso, o ecrã LCD oferece dois modos de visualização (claro e escuro), enquanto os botões são mais firmes e resistentes. As versões Pro incluem um botão de pesquisa em metal maquinado com uma superfície de borracha macia agradável ao toque e uma embraiagem ativa, tal como os gravadores tradicionais. Duas ranhuras para suportes de armazenamento permitem mudar de suporte sem interromper a gravação. Os modelos mais avançados possuem um altifalante e uma ligação frontal para auscultadores.

Quatro modelos extraordinários

Estão disponíveis quatro modelos HyperDeck Studio para todos os tipos de trabalho. O modelo HD Mini inclui ligações 3G SDI e grava ficheiros H.264, ProRes ou DNxHD (1080p60) para cartões SD e UHS-II ou unidades USB externas. A versão HD Plus inclui controlos de reprodução melhorados, ligação para altifalante e auscultadores no painel frontal, saídas SDI 6G para canal alfa e reprodução de imagem principal, monitorização SDI e gravação em ficheiros H.264 (1080p60) ou ProRes e DNxHD (2160p30). O modelo HD Pro também inclui duas ranhuras SSD e um botão de pesquisa rotativo em metal maquinado. Finalmente, o extraordinário modelo 4K Pro grava ficheiros H.264, H.265, ProRes ou DNx (2160p60) em todas as resoluções.

Ideal para produção ao vivo, transmissão e digitalização

Cópias originais

H.265. Todos os modelos suportam ficheiros H.264, ProRes e DNx e são, por isso, ideais para a criação de cópias originais, mesmo com áudio PCM ou AAC, enquanto a versão 4K permite gravar filmagens UHD em . Tem tudo o que precisa para enviar programas para emissoras e transmiti-los no YouTube.

Gravações isoladas

Todos os modelos geram sincronização e código de tempo e incluem saídas de ramificação que permitem ligar outras unidades para gravar sinais diferentes isoladamente e editar as filmagens após o evento em direto. A saída SDI permite a sincronização de câmaras.

Sinalização digital

A saída HDMI facilita a ligação de projectores e televisores para trabalhos de sinalização digital, enquanto o gerador de sincronização permite a combinação de várias unidades para criar superfícies AV. Os gravadores podem ser controlados remotamente e o protocolo FTP simplifica a transferência de ficheiros.

Digitalização de conteúdos

Estes modelos suportam qualquer formato SD ou HD e são ideais para digitalizar programas gravados com unidades Digital Betacam, Betacam SP, U-matic ou VHS, mesmo em ficheiros H.264, para reduzir o espaço de armazenamento. Os gravadores analógicos também podem ser ligados através de um dispositivo Mini Converter Analog to SDI.

Ecrã LCD a cores

Os modelos HyperDeck Studio incluem controlos de reprodução tradicionais e um botão de pesquisa rotativo. O ecrã compacto apresenta o código de tempo e uma imagem em miniatura a cores da sequência que está a ser gravada ou reproduzida, bem como informações sobre o estado do suporte de armazenamento, o formato do material, a sua frequência e intensidade de áudio. Permite ainda a monitorização da imagem, o controlo do volume e a seleção do modo de medição (VU ou PPM) com uma balística tecnicamente precisa. A combinação destes elementos facilita muito a utilização do dispositivo e torna-o muito fácil de trabalhar.

Controlos tradicionais

Os modelos HyperDeck Studio incluem um painel de controlo tradicional que é muito fácil de utilizar. Premir o botão de gravação inicia imediatamente a gravação da fonte para um ficheiro cujo formato pode ser alterado a partir do menu. Ao mesmo tempo, os controlos facilitam a reprodução, o avanço rápido e o retrocesso das imagens. Os modelos Pro incluem um botão rotativo de metal maquinado que simplifica a procura de clips. Quando um botão no painel frontal é premido, o comando é transmitido através da porta RS-422 para outras unidades ligadas. As versões Plus e Pro também incluem uma ligação para altifalante e auscultadores para monitorização de áudio.

Suporte para cartões SD e UHS-II e SSDs

Todos os modelos suportam a gravação em cartões SD e UHS-II comuns, pelo que não é necessário gastar em suportes de armazenamento dispendiosos. Além disso, as versões Pro incluem dois compartimentos de unidade SSD. Estas são ideais, uma vez que oferecem alta velocidade num design compacto a um preço económico. Os ficheiros H.264 são pequenos, pelo que pode armazenar muito material em cartões baratos ou até ligar unidades USB externas. Por exemplo, um cartão de 1 TB dá-lhe a oportunidade de gravar até 58 horas em UHD 2160p60 (H.265) ou 157 horas em resolução 1080p59.94 (H.264), o que corresponde a mais de seis dias de filmagens em HD.

Gravação sem interrupções

Todos os modelos incluem duas ranhuras para cartões de memória para gravação ininterrupta, uma vez que o dispositivo utiliza automaticamente a segunda unidade quando a primeira já não tem capacidade. Isto é ideal para filmar eventos longos, uma vez que o cartão completo pode ser retirado em qualquer altura sem parar a gravação. Cada ranhura tem um indicador que mostra qual a unidade que está a ser utilizada e que se acende a vermelho durante a gravação ou a verde durante a reprodução de imagens. Todos os gravadores HyperDeck Studio permitem armazenar sequências longas num único ficheiro para facilitar a distribuição. E se uma das ranhuras se deteriorar com a utilização, as peças sobresselentes podem ser facilmente adquiridas e substituídas.

Gravação em unidades USB-C externas

A porta USB-C permite-lhe ligar unidades externas com capacidades superiores às de outros suportes de armazenamento. A mesma unidade também pode ser utilizada para gravação e edição, o que poupa tempo, uma vez que não é necessário copiar ficheiros antes de iniciar a pós-produção. Basta ligar a unidade a um computador e está pronto a começar. O Blackmagic MultiDock 10G oferece quatro ranhuras para SSD e é compatível com os modelos HyperDeck Studio Mini e Plus. As unidades externas também podem ser geridas a partir dos menus LCD do gravador.

Formatos de arquivo ProRes, DNx, H.264 e H.265

Os modelos HyperDeck suportam os codecs mais usados, por exemplo, DNx, ProRes e H.264 com qualidade 4:2:2 de 10 bits ao gravar em NTSC, PAL, 720p, 1080p e 1080i, ou mesmo em UHD com a versão 4K. Isto permite taxas de compressão de 60:1 a 285:1 para obter ficheiros pequenos com imagens de alta qualidade. E ao carregar para o YouTube, pode escolher o formato de áudio (PCM ou AAC). Todos os dispositivos HyperDeck suportam ExFAT e HFS+ e oferecem a capacidade de guardar gravações longas num único ficheiro. Os modelos Plus e Pro suportam ficheiros ProRes 4444 para reprodução de canal alfa e master.

Conexões profissionais avançadas

Os gravadores HyperDeck Studio oferecem uma ampla gama de conexões, incluindo 3G, 6G ou 12G SDI, dependendo do modelo, e todos incluem uma saída HDMI para conectar projetores e TVs. As versões Pro e Plus têm uma saída SDI para monitorização de imagens e duas saídas adicionais para reprodução de ficheiros ProRes 4444 para sobreposição com misturadores. O gerador de sincronização e timecode oferece a oportunidade de ligar várias unidades e sincronizá-las para gravação autónoma, enquanto a tecnologia Ethernet 10G do modelo 4K acelera a cópia de ficheiros através de redes. Todas as versões incluem ligações de alimentação AC e DC.

Modelos SDI 3G, 6G ou 12G

Estes dispositivos oferecem total compatibilidade com os formatos mais utilizados. As ligações SDI e HDMI suportam diferentes definições consoante o modelo, por exemplo, SD (NTSC e PAL), HD 720 (720p50/59,94), HD 1080 (1080i50/59,94, 1080p23,98/24, 25, 29,97, 30, 50, 59,94, 60 e 1080 PsF) e UHD (2160p60) no caso da versão 4K, que também suporta imagens DCI 2K e 4K a uma velocidade de fotogramas máxima de 30p. Os modelos HyperDeck Studio também oferecem uma escolha de níveis de sinal 3G HD SDI (A ou B).

Saídas individuais para animação

Os modelos HyperDeck Studio Plus e Pro apresentam duas saídas SDI que permitem que o canal alfa e a imagem principal de um arquivo ProRes 4444 sejam reproduzidos individualmente, facilitando o uso de animações gráficas em sobreposições de mixer de produção ao vivo. Além disso, a versão HyperDeck Studio 4K Pro suporta imagens UHD. Isso oferece a oportunidade de adicionar terços inferiores e transições animadas para criar títulos nítidos e com várias camadas. Os switchers ATEM da Blackmagic Design podem ser conectados aos modelos HyperDeck Studio através de uma rede Ethernet para facilitar isso.

Porta de software USB

Os modelos HyperDeck Studio oferecem suporte a uma ampla gama de softwares através da porta USB. Para além de discos externos, também permite a ligação de qualquer computador para transmitir as imagens. O gravador é detectado como uma webcam, permitindo assim a transmissão de fontes de alta qualidade em resolução HD 1080. Zoom Graças a esta funcionalidade, todas as versões suportam a utilização de aplicações como , Microsoft Teams, Skype, Open Broadcaster, XSplit Broadcaster e outras.

Suporte para HDR e 3D LUT

O suporte para imagens de elevada gama dinâmica significa que estará pronto para projectos cinematográficos. A informação HDR é integrada no sinal SDI e transmitida a outros dispositivos ligados. Durante a gravação, as entradas SDI e HDMI detectam automaticamente estas imagens e os ficheiros são etiquetados em conformidade. Os formatos PQ e HLG de metadados estáticos são processados de acordo com a norma ST2084. Além disso, a ampla gama de cores do ecrã LCD suporta a utilização dos espaços Rec. 2020 e Rec. 709. Os modelos HyperDeck Studio Plus e Pro oferecem até mesmo a oportunidade de usar tabelas LUT 3D para alterar a aparência da filmagem.

Vários canais de áudio SDI

Os modelos HyperDeck Studio podem gravar 2, 4, 8 ou 16 canais de áudio SDI em tempo real. Quando estão ligados monitores externos, o número de canais activos é apresentado no ecrã junto aos indicadores de volume. Estes são concebidos para utilizar a balística adequada e o modo de medição (VU ou PPM) pode ser selecionado através dos menus do dispositivo. Os modelos HyperDeck Studio são mais do que simples gravadores de vídeo, uma vez que a qualidade de som é inigualável.

Transferência de ficheiros incrivelmente rápida

Todos os modelos HyperDeck permitem a transferência de ficheiros multimédia através de clientes FTP. A conexão Ethernet 10G da versão HyperDeck Studio 4K oferece velocidades mais rápidas do que cartões SD ou SSDs. Todos os dispositivos utilizam um protocolo simples baseado em texto e os comandos de controlo podem ser verificados através de Telnet. Basta escrever "play" ou "record" e o dispositivo irá reproduzir ou gravar as imagens, respetivamente. Combinando os protocolos de controlo e de transferência de ficheiros e ligando um gravador HyperDeck a um conjunto de discos USB-C, obtém-se um excelente servidor para ingestão, reprodução e organização de activos multimédia.

Ligação RS-422 a dispositivos de controlo

Desde a década de 1980, a ligação RS-422 tem sido a ligação mais utilizada para gravadores profissionais. Sony Desenvolvida pela , está presente em quase todos os equipamentos utilizados para a transmissão de sinais. Como tal, os modelos HyperDeck Studio suportam uma grande variedade de protocolos que lhes permitem ser ligados diretamente a vários sistemas de transmissão. Também suportam comandos AMP (Advanced Media Protocol) para acionar gravadores de disco. Ao conceber soluções de controlo RS-422, as IDs 0xF0E0 (30/60p), 0xF1E0 (25/50p) ou 0xF2E0 (24p) indicam que o dispositivo está ligado. A lista completa de comandos remotos está incluída no manual do produto, disponível na nossa página de suporte.

Gerador de sincronização e timecode

Este gerador incluído em todos os modelos permite a ligação de várias unidades para criar sinais digitais ou gravar vários canais. Cada dispositivo tem saídas especiais para sincronização e timecode. Este último funciona livremente, exceto se for utilizada uma fonte de referência externa. Isto torna possível ligar vários gravadores em série e sincronizá-los sem problemas.

Blackmagic OS

O inovador sistema operativo Blackmagic OS foi concebido para produtos profissionais e cinematográficos de topo de gama e permite o acesso às várias funções do dispositivo. Proporciona uma ligação instantânea, definições orientadas por menus, medição de áudio, timecode e outros dados no ecrã, tabelas LUT 3D, configuração de rede, gestão de suportes, suporte multilingue e uma escolha de modos claros ou escuros para o aspeto e a sensação. Também facilita a transferência de dados através de redes e, graças à ligação Ethernet 10G do modelo HyperDeck Studio 4K, é alcançada uma velocidade incrível de 1,2 Gb/s.

Interface em 13 idiomas

Os modelos HyperDeck Studio são extremamente fáceis de utilizar, uma vez que a interface está disponível em inglês, chinês, francês, alemão, italiano, japonês, coreano, polaco, português, russo, espanhol, coreano, turco e ucraniano. Quando o aparelho é ligado pela primeira vez, aparece um menu que permite selecionar a língua, embora também seja possível alterar a língua em qualquer altura. Ao escolher uma das opções, as várias definições e parâmetros serão apresentados nessa língua, bem como as informações sobrepostas à imagem, tanto no ecrã do dispositivo como no monitor ligado. Isto permite utilizar o gravador em diferentes partes do mundo.

Compatível com todos os programas e plataformas de radiodifusão

Os modelos HyperDeck Studio gravam ficheiros que são compatíveis com quase todos os softwares de edição. Utilizando o formato H.264, podem ser carregados diretamente para plataformas de transmissão como o YouTube, Facebook, Vimeo ou Twitter. Também é possível utilizar aplicações populares como o DaVinci Resolve, o Final Cut Pro, o Premiere Pro ou o Media Composer, uma vez que o formato do ficheiro é o mesmo que o utilizado na pós-produção, ou até criar efeitos visuais no Fusion e no After Effects. O gravador permite que os discos formatados sejam utilizados em equipamentos informáticos, facilitando a edição do material neles armazenado sem necessidade de cópia ou transcodificação.

Sistema de cópia de segurança para manter o sinal no ar

Os radiodifusores profissionais precisam sempre de um sistema de backup para garantir a fiabilidade. Os modelos HyperDeck Studio garantem que o sinal permaneça no ar ao incluir dois slots de mídia de armazenamento (ou quatro no caso das versões Pro), facilitando a continuidade da transmissão se um dos slots for danificado. Três unidades HyperDeck Studio HD Mini ou duas HyperDeck Studio HD Plus podem ser instaladas lado a lado num bastidor. Todos os gravadores desta linha também dispõem de ligações de alimentação CA e CC, proporcionando a oportunidade de utilizar baterias externas como reserva.

Projetado para uso portátil ou em rack

O HyperDeck Studio HD Mini oferece uma solução portátil em um design elegante e compacto de 5 polegadas que permite que três unidades sejam instaladas lado a lado em um rack usando a Mini Prateleira de Rack Teranex opcional. Também é possível combinar o gravador com outros produtos, como o conversor Teranex Mini Analog to SDI 12G, para processar fontes analógicas e digitalizá-las. Este modelo também tem um aspeto fantástico quando colocado numa secretária.

Compatibilidade com switchers, câmaras e outros dispositivos

Uma vasta gama de produtos Blackmagic Design é compatível com os gravadores HyperDeck, incluindo misturadores, câmaras e dispositivos de transmissão. Embora os modelos Mini e Plus não suportem SSDs, eles podem ser conectados ao novo Blackmagic MultiDock 10G para gravar em SSDs, que são gerenciados automaticamente pelo gravador. Este dispositivo também pode ser utilizado com os modelos HyperDeck Studio Pro para adicionar mais SSDs e aumentar o tempo de gravação. As várias versões do HyperDeck Studio são ideais para criar cópias master com misturadores ATEM, reproduzir simultaneamente o canal alfa e a imagem principal de um clip ou gravar sinais isolados.

Especificações técnicas:

Conexões

Entradas de vídeo SDI

1

Saídas de vídeo SDI

1

Taxas de bits SDI

270 Mb/s, 1,5 Gb/s, 3 Gb/s.

Saídas de vídeo HDMI

1

Ecrã

Ecrã LCD de 2,2 polegadas

Ligações de código de tempo

1 entrada BNC, 1 saída BNC

Ligações para sinais de referência

1 entrada BNC, 1 saída BNC Tri-Sync ou Black Burst.

Entradas áudio SDI

16 canais integrados.

Saídas de áudio SDI

16 canais integrados.

Saídas de áudio HDMI

8 canais integrados.

Controlo remoto

1 entrada RS-422

Configuração de gravação

Através da interface do utilizador ou do protocolo Ethernet para o modelo Blackmagic HyperDeck.

Ethernet

1 Gb/s.

Interface do computador

1 USB tipo C 3.0 (até 5 Gb/s) para gravação em unidades externas, deteção da unidade como webcam, configuração da unidade e atualização do software.

Formatos suportados

Formatos SD

NTSC 525i59.94, PAL 625i50

Formatos HD

720p50, 720p59.94, 720p60

1080i50, 1080i59.94, 1080i60

1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30

Formatos 2K DCI

2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI,

2Kp29.97 DCI, 2Kp30 DCI

Conformidade com SDI

SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M (nível A e B), SMPTE 2084 e SMPTE 2108-1.

Suporte a metadados SDI

HD RP188 e legendas opcionais (CEA-708). Metadados HDR.

Formatos HDMI

525i59.94 NTSC, 625i50 PAL,

720p50, 720p59.94, 720p60,

1080i50, 1080i59.94, 1080i60,

1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60,

2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30,

4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI

Amostragem de áudio

Taxa de amostragem de TV padrão

de 48 kHz e 24 bits.

Amostragem de vídeo

YUV 4:2:2

Precisão de cor

10 bits

Espaços de cor

REC 601, REC 709, REC 2020.

Compatibilidade HDR

HLG, ST2084 300, ST2084 500, ST2084 800, ST2084 1000, ST2084 2000, ST2084 4000, ST2084

Taxas de transferência

Deteção automática de sinais SD/HD.

Proteção contra cópia

A entrada HDMI não pode processar sinais de fontes protegidas contra cópia. A propriedade dos direitos de autor deve ser confirmada antes de gravar ou distribuir conteúdos.

Armazenamento

2 ranhuras para cartões SD

1 porta de expansão USB-C 3.0 para utilização com unidades externas.

Gravação SD, HD e DCI 2K.

Suportes de gravação

Cartões SD UHS-I e UHS-II.

Sistema de ficheiros

ExFAT (Windows/Mac) ou HFS+ (Mac).

Codecs suportados

ProRes HQ QuickTime, ProRes 422 QuickTime, ProRes LT QuickTime, ProRes Proxy QuickTime em todos os formatos até 1080p60. DNxHD 220x, DNxHD 220x MXF, DNxHD 145, DNxHD 145 MXF, DNxHD 45, DNxHD 45 MXF em HD 720p e 1080p até um máximo de 60 f/s. H.264 SDI 4:2:2 10-bit, H.264 (High) 4:2:0 8-bit, H.264 (Medium) 4:2:0 8-bit e H.264 (Low) 4:2:0 8-bit para todos os formatos progressivos até um máximo de 1080p60.

Controlo

Painel de controlo integrado

8 botões de controlo, botão de pesquisa rotativo e ecrã a cores de 2,2 polegadas.

Controlo externo

Protocolo de controlo RS-422, início/paragem da gravação através de sinal SDI ou na deteção de código de tempo ativo. Inclui protocolo Ethernet para modelos Blackmagic HyperDeck. Suporta o carregamento remoto de ficheiros através do protocolo FTP.

Ecrãs

Ecrã LCD de 2,2" incorporado para selecionar diferentes definições e monitorizar sinais ou código de tempo

ou código de tempo.

Indicadores LED acima das ranhuras para cartões SD

Garantia

garantia limitada de 12 meses fornecida pelo fabricante
