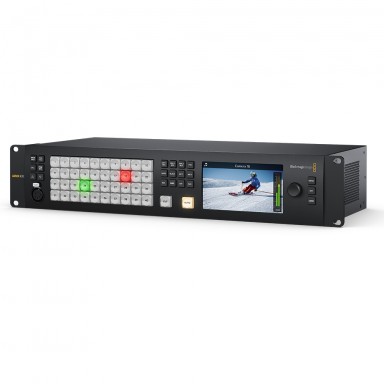

Blackmagic ATEM 4 M/E Constellation 4K

Blackmagic ATEM 4 M/E Constellation 4K

Modelo de grandes dimensões que pode processar imagens em UHD. Inclui 40 entradas SDI 12G com conversão de formatos, 24 saídas auxiliares SDI 12G, 16 compositores avançados, 4 saídas de visualização simultânea e 2 canais para imagens simultâneas com um total de 12 processadores para efeitos visuais digitais.

Características:

• Suporta 12G-SDI a 10 bits
• 40 entradas 12G-SDI
• 24 saídas 12G-SDI
• Saída para câmara Web através de USB tipo C
• Conversor de taxa de fotogramas/formato por entrada
• Misturador de áudio de 156 canais
• 16 x Upstream, 4 x Downstream Keyer
• Chaveadores de croma/luma
• Geradores de cores/padrões

Incrível capacidade de transmissão

Os modelos ATEM Constellation HD apresentam um design modular compacto com um painel de controlo integrado. Este oferece a possibilidade de operar o dispositivo, o que é essencial durante a fase de preparação ou em situações de emergência. Além disso, possui um grande ecrã LCD que permite visualizar a saída principal e alterar diferentes definições através de menus. O design compacto é ideal para a produção ao vivo em vários locais, uma vez que a mesa de mistura possui entradas 3G SDI, saídas auxiliares 3G SDI e ligações para sinais de áudio balanceados e rede Ethernet. O modelo de 4 M/E possui ainda uma porta RS-422 para controlar unidades de série e ligações MADI. Apesar de todas estas características, as mesas de mistura ATEM Constellation são extremamente silenciosas, graças ao seu sistema de arrefecimento inovador e altamente eficiente.

Concebida para eventos em direto de grande escala

Os três modelos ATEM Contellation HD são ideais para concertos e festivais de música, permitindo que as câmaras sejam posicionadas em diferentes pontos do palco para obter a melhor cobertura. Mesmo durante eventos desportivos em direto, o grande número de ligações, juntamente com os canais de efeitos visuais, facilitam a criação de composições em várias camadas para mostrar todos os detalhes da ação. As transmissões em direto são a forma mais rápida de produzir programas. As mesas de mistura desta linha possuem gráficos internos excepcionais e uma série de compositores avançados para sobreposições de crominância que oferecem tudo o que é necessário para produções complexas. São também ideais para a transmissão de cerimónias religiosas, uma vez que não só oferecem a possibilidade de resultados profissionais, como também são fáceis de utilizar, tornando simples a formação de operadores voluntários.

Estilo profissional com mistura e efeitos

Os modelos ATEM Constellation HD oferecem a possibilidade de ver em direto e em pré-visualização ao mesmo tempo, tal como os misturadores das grandes emissoras da indústria televisiva. Além disso, tanto o programa de controlo do software ATEM como os painéis físicos opcionais permitem a comutação entre os dois sinais. Isto significa que é possível selecionar um sinal de pré-visualização no barramento correspondente para verificar se é o correto antes de o transmitir para o ar. Este processo reduz as hipóteses de cometer erros e é ideal para aqueles que estão a formar-se como profissionais do sector.

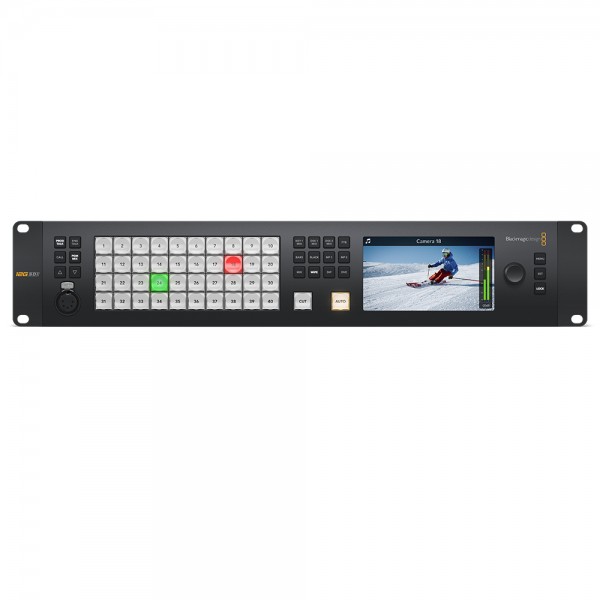

Controlo do painel frontal

O painel de controlo oferece a oportunidade de operar a mesa de mistura com facilidade em qualquer altura. Os modelos ATEM Constellation HD têm características semelhantes às da versão ATEM Mini, o que os torna ideais para quem deseja utilizar equipamentos mais avançados. Os botões são da mesma qualidade que os utilizados nos painéis maiores, o que os torna extremamente fiáveis. Permitem ainda controlar compositores, media e fade-to-black a partir do painel frontal. Existe também uma ligação de 5 pinos para um controlo fácil do sistema de intercomunicação. Além disso, todas as funcionalidades do misturador podem ser acedidas através dos menus no ecrã do painel frontal.

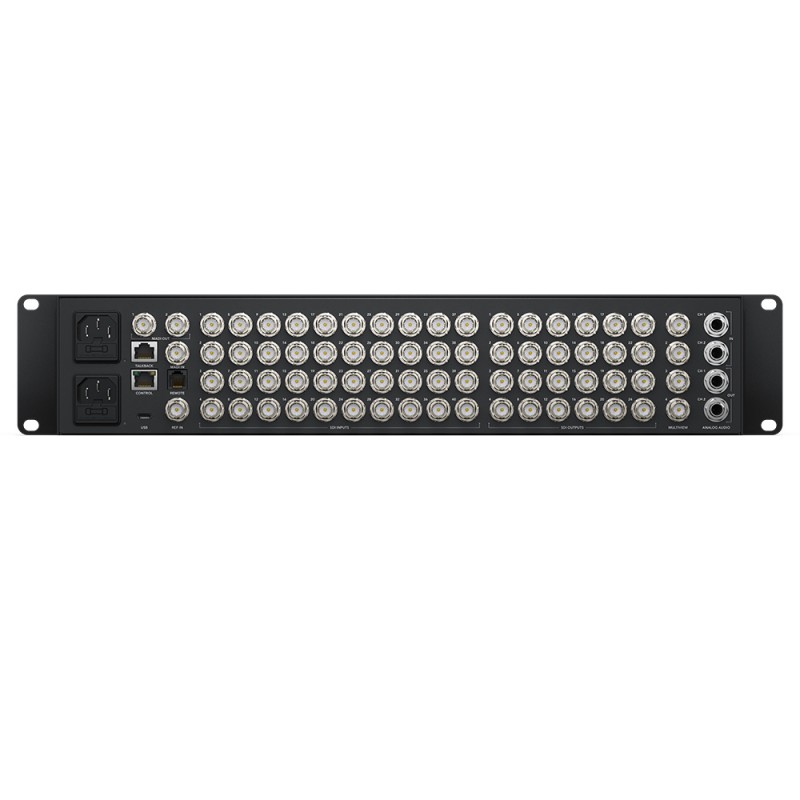

40 entradas SDI 12G com conversão de formato

Os misturadores desta linha têm até 40 entradas 3G SDI independentes, que podem ser convertidas para diferentes resoluções. Isto significa que pode converter uma entrada 1080 para qualquer outro formato ou utilizar cada uma das ligações SDI num formato diferente ao mesmo tempo. O modelo ATEM 4 M/E Constellation HD permite que os canais de áudio 1, 2, 3 e 4 das entradas SDI 1 a 30 sejam atribuídos às duas saídas MADI, permitindo que o áudio de todas as fontes seja enviado para um designer de som externo para mistura.

24 saídas 3G SDI personalizáveis

Os misturadores desta linha têm um grande número de saídas 3G SDI independentes. Mesmo o modelo mais compacto com um único banco de misturadores tem 6 saídas 3G SDI, enquanto o modelo de 2 M/E tem 12 saídas 3G SDI e a versão de 4 M/E tem 24. O modelo de 2 M/E tem 12 saídas 3G SDI, enquanto a versão de 4 M/E tem 24. As saídas 3G SDI são óptimas porque pode transmitir independentemente qualquer sinal SDI ou fonte interna para cada uma das saídas SDI, o que é ideal para enviar sinais separados para ecrãs no palco, gravadores e processadores para transmissão pela Internet. As saídas SDI também podem ser utilizadas para gravar a imagem de cada câmara isoladamente, com cada gravador a receber um sinal perfeitamente ressincronizado do misturador. Além disso, todas as saídas SDI permitem a integração de áudio, bem como de código de tempo RP-188 e sinais para controlo da câmara e da luz piloto. Também facilitam a comunicação com outros membros da equipa.

Porta USB para software

As mesas de mistura ATEM Constellation HD possuem uma porta USB-C que lhes permite serem reconhecidas como uma webcam, facilitando a transmissão de conteúdos através da Internet. Basta ligar qualquer um destes modelos a um computador e pode começar a transmitir em direto utilizando qualquer software concebido para o efeito. Graças a isto, é possível transmitir imagens em resolução HD 1080p através de plataformas como Zoom, microsoft Teams ou Skype para apresentações de estilo profissional utilizando várias câmaras. A porta USB destes misturadores também suporta Open Broadcaster, XSplit Broadcaster e outros softwares semelhantes.

Painéis de controlo físicos ou virtuais

Todas as mesas de mistura ATEM suportam uma vasta gama de opções de controlo e permitem a partilha de painéis entre diferentes modelos para diferentes tipos de eventos ao vivo. O ATEM Constellation HD inclui software de controlo completo para Mac e Windows, que comunica com o ATEM Constellation HD através de uma rede Ethernet ou porta USB e permite operar o ATEM Constellation HD, carregar ficheiros, misturar áudio e controlar câmaras. Para projectos mais complexos, recomendamos a ligação de dispositivos ATEM Camera Control Panel ou ATEM Advanced Panel para operar as câmaras com maior precisão ou para alternar entre diferentes sinais, respetivamente. Além disso, estes dispositivos dispõem de ferramentas de desenvolvimento para criar soluções personalizadas.

Visualização simultânea de etiquetas, indicadores e medidores de volume

A visualização simultânea permite a monitorização de várias fontes num único monitor. O modelo de 1 M/E tem uma saída de visualização simultânea, enquanto as versões de 2 M/E e 4 M/E têm duas e quatro saídas de visualização simultânea, respetivamente. Além disso, todos os sinais externos e fontes internas podem ser atribuídos a qualquer uma das saídas, sendo possível personalizar a configuração com o objetivo de apresentar 4, 7, 10, 13 ou 16 fontes em simultâneo. Isto representa aproximadamente 32 fontes no total no modelo de 2 M/E e 64 sinais em quatro monitores na versão de 4 M/E. Por outro lado, podem ser sobrepostas etiquetas e medidores à imagem em cada janela e pode ser apresentada uma margem vermelha ou verde à volta do sinal, indicando que está no ar ou que corresponde a uma pré-visualização, respetivamente.

Transições, efeitos visuais e muito mais

Os comutadores ATEM Constellation HD incluem uma vasta gama de transições de qualidade profissional, como fades, fades e wipes, cuja duração, posição e direção podem ser ajustadas, bem como a sua cor e a largura das margens. Além disso, o processador de efeitos visuais digitais exclusivo permite que a imagem seja empurrada para fora do ecrã, criando uma nova imagem, bem como a criação de wipes com gráficos dinâmicos. Além disso, para evitar erros, esta gama de aparelhos oferece a possibilidade de pré-visualizar a transição para a verificar antes de a transmitir para o ar.

Efeitos visuais integrados

Os modelos ATEM Constellation incluem até quatro canais independentes de efeitos visuais digitais, consoante a versão. Isto permite obter uma qualidade de efeitos impressionante e alterar a posição e o tamanho das composições em tempo real, bem como criar efeitos profissionais com imagens simultâneas (PIP), sombras paralelas e margens tridimensionais adaptáveis. Além disso, estes efeitos podem ser utilizados em transições animadas que conferem dinamismo às emissões. Para além disso, o misturador facilita a combinação destas transições com elementos gráficos para criar wipes personalizados. As versões de dois e quatro bancos da mesa de mistura oferecem processadores SuperSource.

Sistema de comunicação profissional

O ATEM Constellation inclui um sistema de comunicação que facilita a coordenação entre os diferentes membros da equipa de produção. Existe uma ligação para auscultadores de 5 pinos no painel frontal e uma ligação RJ12 na parte de trás para sistemas comuns como o ClearCom e o RTS. Tem também canais para comunicar com engenheiros e outros membros da equipa e permite-lhe controlar o efeito local para ouvir a sua própria voz, bem como misturar o áudio do programa. Pode também comunicar com as câmaras Blackmagic Design nos canais SDI 15 e 16 e com os engenheiros nos canais 13 e 14. Pode ainda misturar o áudio de comunicação com o áudio do programa para comentários em direto.

Imagens e gráficos internos

O misturador permite-lhe armazenar animações e gráficos RGBA de alta qualidade para reprodução imediata. Especificamente, os leitores multimédia funcionam como fontes adicionais no modelo ATEM Constellation HD, pelo que não é necessário utilizar outras entradas SDI. O painel multimédia integrado armazena gráficos para utilização posterior nos leitores. O modelo de 1 M/E armazena 20 imagens fixas e 200 animações de fotogramas, o modelo de 2 M/E armazena 40 imagens fixas e 400 animações e o modelo de 4 M/E armazena 60 e 600 imagens fixas, respetivamente. O programa ATEM Software Control incluído na mesa de mistura facilita a organização dos seus ficheiros multimédia, mas também pode importá-los diretamente do Photoshop utilizando o plug-in ATEM Photoshop.

Novo compositor de crominância

O ATEM Constellation HD é ideal para boletins noticiosos ou cenários virtuais, com 16 compositores avançados para sobreposições de luminância e crominância. O seletor de cores permite a amostragem do fundo com o objetivo de gerar automaticamente os parâmetros da máscara. Além disso, estão incluídos controlos para arestas e reflexos, bem como um corretor de cor para a imagem de primeiro plano, para que o seu aspeto corresponda ao do fundo, conseguindo assim uma composição perfeita. Além disso, o compositor pode ser utilizado para máscaras com formas geométricas e efeitos visuais digitais, proporcionando uma versatilidade sem igual. No modelo de 1 M/E, estão incluídos 4 compositores por crominância, 8 no modelo de 2 M/E e 16 na versão de 4 M/E.

Cenários virtuais extraordinários

Graças aos quatro compositores para sobreposições de crominância em cada banco de mistura e efeitos, é possível obter cenários virtuais extraordinários. Além disso, um compositor por câmara pode ser utilizado para criar uma composição perfeita sobre o fundo personalizado. O modelo de 1 M/E permite ainda o desenvolvimento de até quatro cenários virtuais. As produções de câmara fixa podem ser feitas carregando estes fundos a partir do painel multimédia ou dos leitores multimédia, e podem ser gravadas macros para alternar entre unidades e utilizar a imagem correcta. Com tanta flexibilidade, até podem ser testadas diferentes disposições de estúdio.

Processador SuperSource

Para além dos dois canais independentes para efeitos visuais, os modelos ATEM Constellation HD incluem um processador SuperSource com uma camada de fundo e quatro camadas adicionais que podem ser utilizadas como qualquer outra fonte para criar composições digitais. É como ter um misturador adicional para efeitos especiais. Isto é ideal quando se utilizam imagens simultâneas durante uma entrevista, uma vez que permite que o efeito seja configurado antes de ir para o ar, deixando os dois canais livres para outras tarefas. A versão ATEM 4 M/E Constellation inclui ainda dois processadores SuperSource independentes.

Ligações 3G SDI para diferentes formatos HD

Dependendo do modelo, estas mesas de mistura têm até 40 entradas SDI 3G compatíveis com todos os tipos de fontes HD. É possível ligar equipamentos numa variedade de formatos de televisão HD, incluindo 720p, 1080i e 1080p. Apenas este tipo de conetividade SDI oferece a possibilidade de alternar entre formatos em diferentes definições, oferecendo assim uma flexibilidade absoluta para todos os tipos de projectos. As entradas SDI também permitem o processamento do áudio incorporado e a mistura de áudio de todos os sinais de vídeo. As saídas principais permitem a transmissão de sinais para controlar a câmara, ativar a luz piloto e comunicar com o operador. Isto significa que é possível ligar qualquer uma das saídas SDI à câmara para obter um sinal de retorno, controlar a unidade e o sistema de intercomunicação.

O primeiro misturador com áudio profissional

A linha de misturadores ATEM Constellation HD é a primeira no mercado que permite o processamento de áudio profissional. Oferece ferramentas de áudio Fairlight, incluindo um equalizador paramétrico de 6 bandas com compressor, limitador, porta de ruído e expansor para cada entrada. A versão de 4 M/E pode mesmo atribuir os canais de áudio 1, 2, 3 e 4 das entradas SDI 1-30 às duas saídas MADI, com o objetivo de transmitir o áudio de todas as fontes para um dispositivo de mistura externo. Também é possível misturar fontes analógicas ou áudio de microfone para comentários e narração.

Mistura de áudio profissional Fairlight

Com as ferramentas Fairlight, os modelos ATEM Constellation permitem misturas de áudio complexas. Estes misturadores oferecem um total de 156 canais, mais do que qualquer outro misturador de produção em direto. O áudio é separado das entradas SDI e transmitido para o misturador de áudio. O modelo de 4 M/E tem canais adicionais para as entradas MADI, cada um com um equalizador paramétrico de 6 bandas com compressor, limitador, expansor, porta de ruído e distribuição de áudio. Todas estas funções estão disponíveis através do programa de controlo do software ATEM ou através de um painel Mackie compatível.

Inclui software de monitorização gratuito

O programa ATEM Software Control é gratuito e permite aceder facilmente a todas as funções do aparelho. A sua interface tem um design elegante, com um misturador virtual e separadores para alterações rápidas de parâmetros, e permite que vários utilizadores se liguem ao dispositivo através de uma rede Ethernet para trabalharem simultaneamente em diferentes aspectos de um evento. Pode controlar câmaras, misturar áudio, utilizar ficheiros multimédia, criar macros e até operar gravadores HyperDeck. Além disso, as definições do misturador podem ser guardadas num ficheiro XML, juntamente com uma cópia de segurança de todo o material. O software é compatível com computadores Mac e Windows.

Maior eficiência e rapidez com os painéis ATEM

Existem três modelos de painéis avançados ATEM com um design familiar. Estes apresentam ecrãs LCD para acesso aos menus, botões de alta qualidade com cores personalizáveis, um botão para efeitos visuais digitais e uma alavanca de transições. Também é possível gravar e executar macros. Para além disso, os botões têm etiquetas digitais integradas que indicam o nome de cada fonte. O modelo de 1 M/E tem um banco com 10 botões para as entradas, enquanto a versão de 2 M/E tem dois bancos com 20 botões e o modelo de 4 M/E tem quatro bancos com 40 botões por fila e quatro ecrãs de controlo independentes.

Controlo de câmara de qualidade profissional

O novo painel de controlo de câmaras ATEM oferece quatro controladores que permitem realizar o mesmo fluxo de trabalho dinâmico com redes de câmaras dispendiosas. Graças ao seu design portátil, este dispositivo pode ser colocado numa secretária ou na prateleira deslizante de um bastidor. Os sinais de controlo são transmitidos para as câmaras através do protocolo SDI, que é suportado pelos modelos Blackmagic URSA Broadcast e Blackmagic Studio Camera. O painel também inclui um joystick semelhante ao da CCU e controlos de cor, ganho, nível de preto, abertura e outros parâmetros. Todos os comandos de controlo estão organizados de uma forma lógica e familiar tanto para principiantes como para operadores experientes.

Compatibilidade com câmaras Blackmagic, painéis, gravadores e outros produtos Blackmagic

Todos os comutadores ATEM podem ser melhorados conforme necessário, por exemplo, adicionando um painel de controlo ATEM para operação direta ou um painel de controlo de câmara ATEM para ligar e ajustar até quatro câmaras. O modelo Blackmagic Studio Camera, por outro lado, é ideal como câmara de estúdio, apresentando uma luz piloto, intercomunicador e sistema de controlo num tamanho compacto e portátil. Quando se trata de masterização, os gravadores Blackmagic HyperDeck Studio oferecem uma excelente solução, aceitando formatos de ficheiro populares como ProRes, H.264 e DNx. Até facilitam a transmissão em direto através da Internet utilizando unidades UltraStudio ou Blackmagic Web Presenter. Também é possível ligar um conversor Micro Converter SDI para HDMI 3G para monitorizar imagens HDMI.

1.Blackmagic URSA Broadcast G2

Câmara concebida para transmissão e produção em direto. Possui um sensor 6K com ganho de +36 dB, ampla faixa dinâmica, montagem de lente B4 e gravação em Blackmagic RAW, ProRes, H.264 e H.264 H.265.

2. Visor de estúdio Blackmagic G2

Visor eletrónico de 7 polegadas que transforma a URSA Mini numa câmara profissional de produção ao vivo.

3.Conversor de fibra para câmaras Blackmagic

Permite que os misturadores sejam ligados a câmaras até 2 quilómetros de distância para as controlar, comunicar com os operadores e fornecer-lhes energia através de um único cabo.

4.Conversor de fibra Blackmagic Studio

Permite ligar câmaras localizadas até 2 quilómetros de distância para as controlar, comunicar com os operadores e fornecer-lhes energia através de um único cabo.

5.Câmara de estúdio Blackmagic 4K Pro

Concebida para misturadores profissionais SDI ou HDMI, esta câmara inclui todas as funcionalidades do modelo Plus, mais ligações XLR e 12G SDI, ecrã HDR, suporte de rede Ethernet 10G e conetor de 5 pinos para sistemas de comunicação.

6.HyperDeck Studio HD Mini

Modelo miniaturizado para gravação de ficheiros H.264, ProRes ou DNxHD em cartões SD e UHS-II ou unidades USB externas com uma resolução até 1080p60. Inclui ligações 3G SDI e HDMI, bem como geradores de sincronização e timecode.

7.HyperDeck Studio HD Pro

Inclui as mesmas funcionalidades que a versão Plus, mas também tem duas ranhuras para cartões SD, duas ranhuras para SSD, botão de pesquisa maquinado em metal com embraiagem, saída SDI para monitorização de imagem e ligações XLR para timecode.

8.Painel de controlo da câmara ATEM

Controle até quatro câmaras ao mesmo tempo, bem como a abertura, a velocidade do obturador, o equilíbrio de brancos, o ganho global e os canais RGB.

Todas as vantagens incluídas sem custos adicionais

Ao contrário de outras misturadoras, o preço de retalho inclui todas as funcionalidades, que estão disponíveis e prontas a utilizar. Não existem taxas adicionais ou subscrições mensais. Assim, não há necessidade de se preocupar com o facto de uma licença expirar mesmo antes de iniciar uma emissão. A apresentação simultânea de imagens, a função SuperSource, os efeitos visuais digitais e os compositores estão sempre activados e disponíveis para o utilizador. Além disso, o ATEM Software Control pode ser executado simultaneamente em diferentes computadores. Este aspeto é extremamente importante para dividir o trabalho entre diferentes pessoas envolvidas na mistura de áudio, preparação de gráficos, controlo de câmaras e operação do misturador.
