Blackmagic Studio Converter

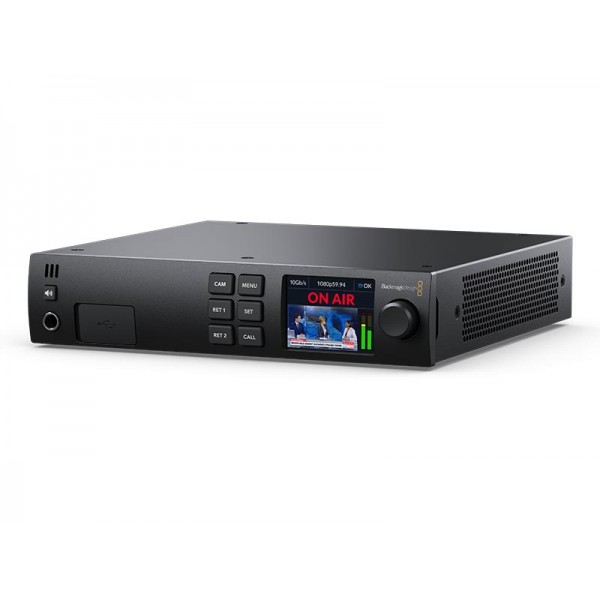

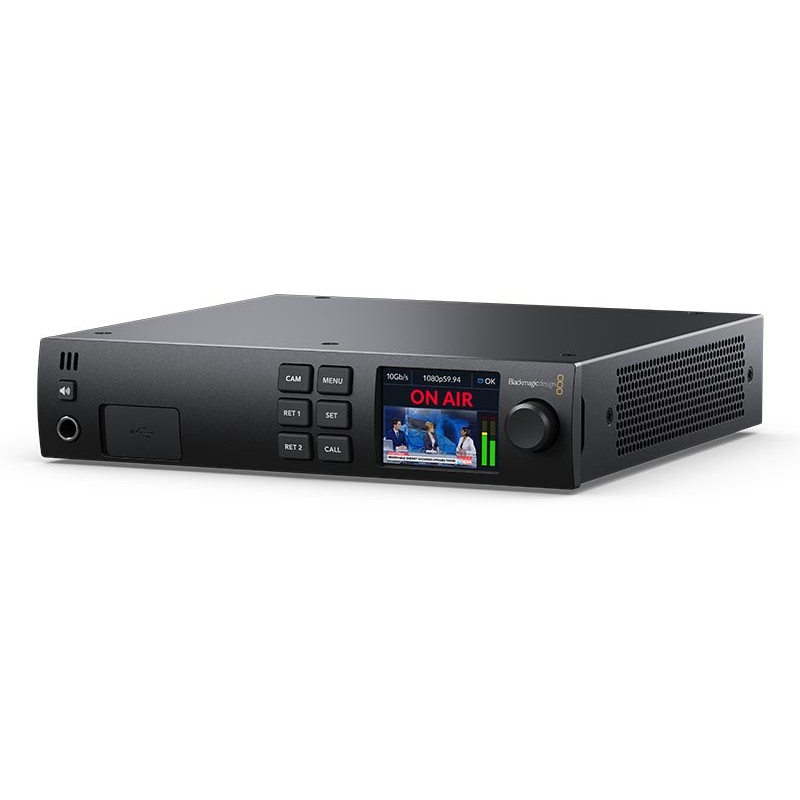

Blackmagic Studio Fiber

Gracias a la compatibilidad de los modelos Blackmagic Studio Converter y Blackmagic Studio Camera 4K Pro con la tecnología Ethernet 10G es posible transmitir las imágenes, la señal de retorno, el código de tiempo, los sincronismos, la comunicación y los comandos de control a través de un solo cable de cobre convencional, en lugar de uno de fibra óptica, lo cual brinda los mismos beneficios pero a un precio mucho más económico. El dispositivo Blackmagic Studio Fiber Converter permite separar todas las conexiones audiovisuales en el estudio e incluye una fuente de alimentación que suministra energía a la cámara mediante el mismo cable Ethernet.

Especificaciones:

Conexión

Entradas de video SDI

2

Salidas de video SDI

2

Salidas SDI para monitorización

1

Velocidades de transmisión SDI

1.5 Gb/s, 3 Gb/s, 6 Gb/s, 12 Gb/s

Altavoz integrado

Mono

Entradas de audio analógico

1 conector de 9 pines para una entrada de audio principal con dos canales analógicos.

Salidas de audio analógico

1 x 6.35 mm para auriculares.

Entradas de audio SDI

1 de retorno con 2 canales integrados en señales 1.5G, 3G, 6G y 12G.

4 canales para la comunicación (13, 14, 15 y 16).

2 de retorno con 2 canales integrados en señales 1.5G, 3G, 6G y 12G.

Salidas de audio SDI

2 canales integrados en 1 señales 1.5G, 3G, 6G y 12G.

4 canales para la comunicación (13, 14, 15 y 16).

Conexiones para código de tiempo

1 entrada BNC, 1 salida BNC

Conexiones para señales de referencia

1 entrada BNC, 1 salida BNC

Tri-Sync o Black Burst.

Sistema de intercomunicación

Canales 13 y 14 para la comunicación con el equipo de ingenieros.

Canales 15 y 16 para la comunicación con el equipo de producción.

Puerto RJ-45 para sistemas de comunicación analógicos externos.

Pantalla

Pantalla LCD de 2.2”

Ethernet

1 puerto RJ-45 PoE 10 Gb/s para fibra óptica SMPTE a través de cable de red Cat 6A

1 puerto 1Gb/s para control externo y actualización del dispositivo

Interfaz informática

1 puerto USB-C

Formatos Compatibles

Formatos HD

1080p23.98, 1080p24, 1080p25, 1080p29.97,

1080p30, 1080p50, 1080p59.94, 1080p60,

1080i50, 1080i59.94, 1080i60

Formatos UHD

2160p23.98, 2160p24, 2160p25, 2160p29.97,

2160p30, 2160p50, 2160p59.94, 2160p60

Conformidad SDI

SMPTE 292M, SMPTE 372M, SMPTE 424M, SMPTE 425M (nivel A/B), SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 y SMPTE 2082-10.

Muestreo de audio

Frecuencia de muestreo televisiva estándar de 48 kHz y 24 bits.

Muestreo de video

4:2:2

Precisión cromática

10 bits

Espacios cromáticos

REC 2020, REC 709

Definiciones compatibles

Opciones: HD, 3G, 6G y 12G.

Requisitos energéticos

Fuente de alimentación

Entrada para corriente alterna de 100 – 240 V.

Fuente de alimentación

1 fuente interna x 100–240 V CA 50/60 Hz.

Consumo

40 W (máx.) más consumo energético de la cámara

Garantía

1 año de garantía limitada otorgada por fabricante
